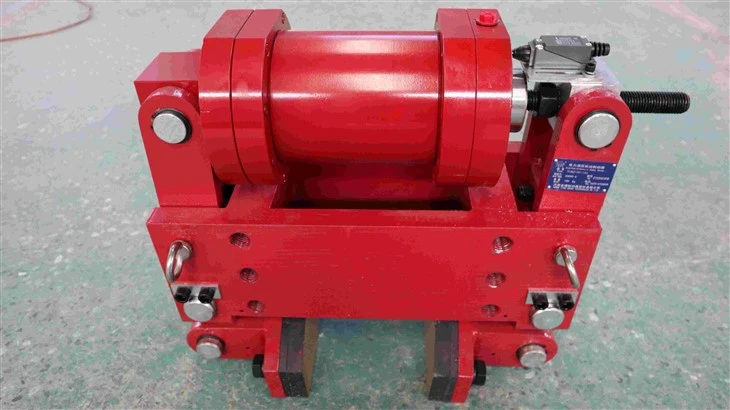

YLBZ Port Terminal Brake
Brzda prístavného terminálu sa používa hlavne pre priemyselnú brzdu prístavného terminálu v pracovných podmienkach a pomocné brzdenie odolné voči vetru v mimopracovných podmienkach veľkých žeriavov a strojov na manipuláciu s prístavmi používaných na voľnom priestranstve, ako je prístav, prístav a tak ďalej.
Popis
Brzda YLBZ Port Terminal Brake sa skladá z troch hlavných častí: brzdový rám, hydraulický valec s kotúčovou pružinou a spínač displeja uvoľnenia. Po privedení tlakového oleja do hydraulického valca kotúčovej pružiny sa piestna tyč pôsobením tlaku oleja rýchlo stiahne do valca a pod pohonom piestnice sa rýchlo otvorí ľavé a pravé brzdové rameno (tj. uvoľní sa brzda). Keď je hydraulický valec odtlakovaný a uvoľnený, sila tanierovej pružiny sa prenáša nabrzdová čeľusťcez brzdové rameno a pôsobí na koleso, aby vytvorilo dostatočnú upínaciu silu. Keď má žeriav tendenciu pohybovať sa v dôsledku sily vetra, upínacia sila generuje statický odporový moment na kolese, aby sa zabránilo otáčaniu kolesa a umožňuje len kĺzanie, čím hrá úlohu brzdenia proti vetru.
HLAVNÁ VLASTNOSŤ
- Hydraulický valec s tanierovou pružinou má vynikajúci výkon a je navrhnutý, vyrobený a vyrobený v prísnom súlade s GB/T15622-2005.
- Normálne uzavretý dizajn, hydraulická stanica poháňa kotúčovú pružinu, aby sa uvoľnila, čo je bezpečné a spoľahlivé.
- Činnosť brzdovej doštičky preberá štruktúru ojnice, aby sa zabezpečilo, že vôľa medzi rovinou trecej dosky a čelnou plochou kolesa je rovnaká, keď sa brzda uvoľní. Odstráňte jav, že trecia doska je pripevnená k brzdovému kolesu v predchádzajúcom stave uvoľnenia brzdy.
- Antikorózny{0} dizajn. Všetky spojovacie prvky a hriadele sú vyrobené z nehrdzavejúcej ocele s dobrým antikoróznym účinkom.
PREVÁDZKOVÝ STAV
- Teplota okolia: -20 stupňov ~+50 stupňov
- Pracovný tlak: 8 MPa
- Napätia: AC 3 fáza 380V 50Hz
- Vonkajšia dažďová a snehová erózia alebo korozívne plyny a médiá musia byť antikoróznymi produktmi.
- Špeciálne požiadavky je možné prediskutovať pred výrobou.
- Napríklad: ak je menovitá upínacia sila 50 kN a šírka kolesa je 160, značka objednávky je YLBZ25-160-vľavo; Správna zostava typu je YLBZ25-160-pravá.
Obrys a inštalačný rozmer
Poznámka: obrázok: S=75+D1/2(pre špecifikáciu YLBZ25,YLBZ40);
S=85+D1/2(pre špecifikáciu YLBZ63,YLBZ100);
D-vonkajší priemer obrysu a-Uhol upevnenia svorky kolesa môže mať ľubovoľnú hodnotu.
Technické údaje a rozmery koncovej brzdy YLBZ Port
| Typ brzdy | Menovitá upínacia sila | Menovitý výkon | Rozmery (mm) | Hmotnosť (kg) | ||||||
| B | K | J | H | D | G | d | ||||
| YLBZ 25-160 | 50 | 42 | 160 | 300 | 250 | 310 | 190 | 500 | 20 | 145 |
| YLBZ 40-150 | 73 | 63 | 150 | 300 | 250 | 325 | 190 | 500 | 20 | 150 |
| YLBZ 40-160 | 160 | |||||||||
| YLBZ 40-180 | 180 | |||||||||
| YLBZ 40-200 | 200 | |||||||||
| YLBZ 63-180 | 114 | 96 | 180 | 300 | 250 | 325 | 200 | 510 | 24 | 155 |
| YLBZ 63-200 | 200 | |||||||||
| YLBZ 63-210 | 210 | |||||||||
| YLBZ 100-200 | 180 | 150 | 200 | 360 | 280 | 350 | 225 | 560 | 24 | 160 |
Poznámka: Ak šírka kolesa B nie je v rozsahu uvedenom v tabuľke vyššie, kontaktujte naše technické oddelenie.
Veľkosť konkrétneho typu a štruktúry by sa mali zachovať.
